Ortofoto del suelo de expansión de Santiago de Cali. Departamento del Valle del Cauca. Año 2024. GSD de 0.03 m.

El Ortomosaico del suelo de expansión de Santiago de Cali, es un producto ortorrectificado obtenido a partir de imágenes aéreas digitales obtenidas con aeronaves piloteadas remotamente (RPAS) las cuales han sido corregidas las distorsiones debidas al relieve y al sistema de proyección. Este producto puede utilizarse para efectuar mediciones de precisión. Las ortofotos combinan las propiedades geométricas de un mapa con las características de imagen de una fotografía, en esta serie tienen una resolución de 0.03 cm, provienen de imágenes áreas de alta resolución tomadas con una cámara RGB de 20 megapíxeles, montada en una plataforma tipo RPA fabricada por DJI y referencia Inspire 2.


El ortomosaico abarca la zona que se encuentra al norte de la vía que conecta a Cali con Puerto tejada, con una extensión de 1250 hectáreas. En esta área se destancan los sectores de: Vegas de Comfandi, Ciudad Meléndez, Viveros, Bochalema, Cachipay, Andalucía y Ciudad Pacífica.

Simple

Date ( Publication )
2025-01-27

Cited responsible party

No information provided.
Point of contact


Departamento Administrativo de Planeación

-

Julián Esteban Londoño

(

Profesional Grupo IDESC

)

Centro Administrativo Municipal (CAM) Avenida 2 Norte #10 - 70.

,

Santiago de Cali

,

760045

,

Colombia

+57 (602) 8879020
https://www.cali.gov.co/planeacion/publicaciones/3560/idesc/
Hours of service

8:00 am - 4:30 pm

Resource provider


Departamento Administrativo de Planeación

-

Wilson Cortez Quiñonez

(

Técnico Operativo

)

Avenida 2 Norte #10 - 70

,

Santiago de Cali

,

760045

,

Colombia

+57 (602) 8851325
https://www.cali.gov.co/planeacion/publicaciones/3560/idesc/
Hours of service

8:00 am - 5:00 pm

Presentation form
Digital map
Purpose

La intención principal con que se construyó este producto es utilizarlo en diversos usos, tales como: planificación, cobertura de la tierra, delimitación de espacio público, cambios urbanísticos, topografía, censos arbóreos, identificación de situaciones ambientales, entre otros.

Credit

Departamento Administrativo de Planeación; Subdirección de Planificación del Territorio.

Status
Completed
Author


Departamento Administrativo de Planeación

-

Julián Esteban Londoño

(

Profesional Grupo IDESC

)

Centro Administrativo Municipal (CAM) Avenida 2 Norte #10 - 70.

,

Santiago de Cali

,

760045

,

Colombia

+57 (602) 8879020
https://www.cali.gov.co/planeacion/publicaciones/3560/idesc/
Hours of service

8:00 am - 4:30 pm

Point of contact


Departamento Administrativo de Planeación

-

Wilson Cortez Quiñonez

(

Técnico Operativo

)

Avenida 2 Norte #10 - 70

,

Santiago de Cali

,

760045

,

Colombia

+57 (602) 8851325
https://www.cali.gov.co/planeacion/publicaciones/3560/idesc/
Hours of service

8:00 am - 5:00 pm

Maintenance and update frequency
Not planned
Name

GeoTIFF

Version

1.0

Keywords ( Theme )
  • Vías

  • Ortomosaico

  • Catastro

  • Planeación

  • Espacio público

  • Desarrollo Urbanístico

  • Planes Parciales

  • Urbanismo

Keywords ( Place )
  • Santiago de Cali

  • Suelo de Expansión

  • Área de Expansión

  • Zona de Expansión

  • Cachipay

  • Bochalema

  • Vegas de Comfandi

  • Andalucía

  • Ciudad Pacífica

  • Vía Cali - Jamundí

  • Ciudad Meléndez

  • Viveros

Use limitation

El Departamento Administrativo de Planeación, quien ha sido la entidad que ha desarrollado este producto, no ha establecido restricción alguna en cuanto a acceso y uso. De tal manera que el producto se le otorga una licencia Creative Commons (CC BY-SA), lo que posibilita a los diversos usuarios, distribuir, mezclar, adaptar y crear a partir de este producto, en cualquier medio o formato, siempre y cuando se reconozca la autoría del creador. La licencia permite el uso comercial. Cualquier producto derivado que se origine de la mezcla, adaptación a creación, deberá ser licenciado bajo los mismos términos acá descritos.


Creative Commons (CC BY-SA) https://creativecommons.org/licenses/by-sa/4.0/

Access constraints
License
Use constraints
License
Other constraints

Ninguna

Spatial representation type
Grid
Metadata language

spa

Character set
UTF8
Topic category
  • Location
  • Environment
  • Imagery base maps earth cover
  • Planning cadastre
  • Transportation
Environment description

ArcGIS Desktop 10.5.1

Description

El ortomosaico abarca la zona del suelo de expansión, que se encuentra al norte de la vía que conecta a Cali con Puerto tejada, con una extensión de 1250 hectáreas. En esta área se destancan los sectores de: Vegas de Comfandi, Ciudad Meléndez, Viveros, Bochalema, Cachipay, Andalucía y Ciudad Pacífica.

N
S
E
W
thumbnail


Unique resource identifier
EPSG:6249
Number of dimensions
2
Dimension name
Row
Dimension size
4
Resolution
4  centimetros
Cell geometry
Area
Transformation parameter availability
Yes
Number of dimensions
2
Cell geometry
Area
Transformation parameter availability
Yes
Checkpoint Availability
Yes
Checkpoint Description

Se utilizaron treinta puntos de Fotocontrol ubicados en el centro del pixel, como apoyo para la ortorectificación, pertenecientes al FOTOCONTROL ÁREA DE EXPANSIÓN, Las coordenadas Norte y Este de los puntos empleados cuentan con una precisión planimétrica debajo de 5 centímetros. La precisión de la Cota está en el rango de los 15 centímetros, porque para la determinación de esta se utilizó el modelo geoidal de la CVC denominado Geovalle 2015 .

Point in Pixel
  • Center
Distribution format
  • GeoTIFF

    (

    1.0

    )

    Distributor


    Departamento Administrativo de Planeación de Santiago de Cali

    -

    Wilson Cortez Quiñonez

    (

    Técnico Operativo

    )

    +57 6018851325
    Hours of service

    7:30 AM a 5:00 PM

OnLine resource
Página web Infraestructura de Datos Espaciales de Santiago de Cali - IDESC (

WWW:LINK-1.0-http--link

)
Hierarchy level
Dataset
Statement

Para la generación del ortomosaico se realiza la toma de imágenes aéreas mediante el uso de una cámara de 20 megapíxeles que se aerotransporta en una aeronave tripulada remotamente. El procedimiento de toma de imágenes se realiza mediante un vuelo que sigue un patrón de grilla a una altura de vuelo de 120 metros, con un traslape horizontal de 80% y lateral de 75%. Debido a la extensión del área se realizaron varias trece distintas operaciones entre el periodo comprendido entre el 17 de junio y el 28 de noviembre de 2024. Para cada una de ellas se seleccionó el mejor sitio de despegue con el fin de realizar un vuelo seguro. También se garantiza que la diferencia de nivel máxima no exceda el doble de la altitud de vuelo, para poder generar una ortofoto con un GSD final homogéneo. Complementariamente al vuelo, se realiza el posicionamiento de 30 puntos de control requeridos para la orientación y fotocontrol de las imágenes. Esta tarea se realizar mediante el uso de tecnología GNSS con receptores geodésicos de doble frecuencia, apoyados en la metodología NTRIP y el uso de la estación MAGNA ECO denominada "CALI", lo que garantiza precisiones menores a 5 centímetros. Posteriormente, en oficina y con software especializado se genera la ortofoto siguiendo de manera general, los pasos siguientes: revisión y selección de imágenes, ajuste rediométrico, orientación de imágenes, identificación de puntos clave entre imágenes, fotocontrol, densificación de nube de puntos densa, generación de modelo digital de superficies, generación de ortofoto. Seguidamente, se revisa el reporte de calidad para identificar que el producto cumpla con la precisión mínima, de no cumplir, se revisa que punto de chequeo no es conforme y se devuelve a la etapa que corresponda. Finalmente, se hace una edición del ortomosaico para eliminar objetos con efecto fantasma y se genera la versión final, para luego realizar un procedimiento de reproyección al sistema de coordenadas oficial de Santiago de Cali (MAGNA SIRGAS Cali Valle del Cauca 2009).


El producto final tiene una precisión horizontal comprobada debajo de los 15 centímetros (0.15 m).

Process step

No information provided.
File identifier
cd1e5b26-6044-4543-80d0-c33cb5a2a5d4 XML
Metadata language

spa

Character set
UTF8
Date stamp
2025-06-19T11:53:24
Metadata standard name

ISO 19115:2003/19139

Metadata standard version

1.0

Author


Subdirección de Planificación del Territorio del Departamento Administrativo de Planeación

-

Julián Esteban Londoño Vélez

(

Profesional grupo IDESC

)

Avenida 2 Norte #10 - 70

,

Santiago de Cali

,

760045

,

Colombia

+57 (602) 8851325
https://www.cali.gov.co/planeacion/publicaciones/3560/idesc/
Hours of service

7:30 AM a 5:00 PM

Point of contact


Departamento Administrativo de Planeación

-

Wilson Cortez Quiñonez

(

Técnico Operativo

)

Avenida 2 Norte #10 - 70

,

Santiago de Cali

,

760045

,

Colombia

+57 (602) 8851325
https://www.cali.gov.co/planeacion/publicaciones/3560/idesc/
Hours of service

8:00 AM a 5:00 PM

Dataset URI

https://drive.google.com/file/d/1RB5AuUTSh4e8rVDAGzY__vKGheH8Suxw/view?usp=sharing




Overviews

overview
Vista previa de del ortomosaico del Área de Expansión
overview

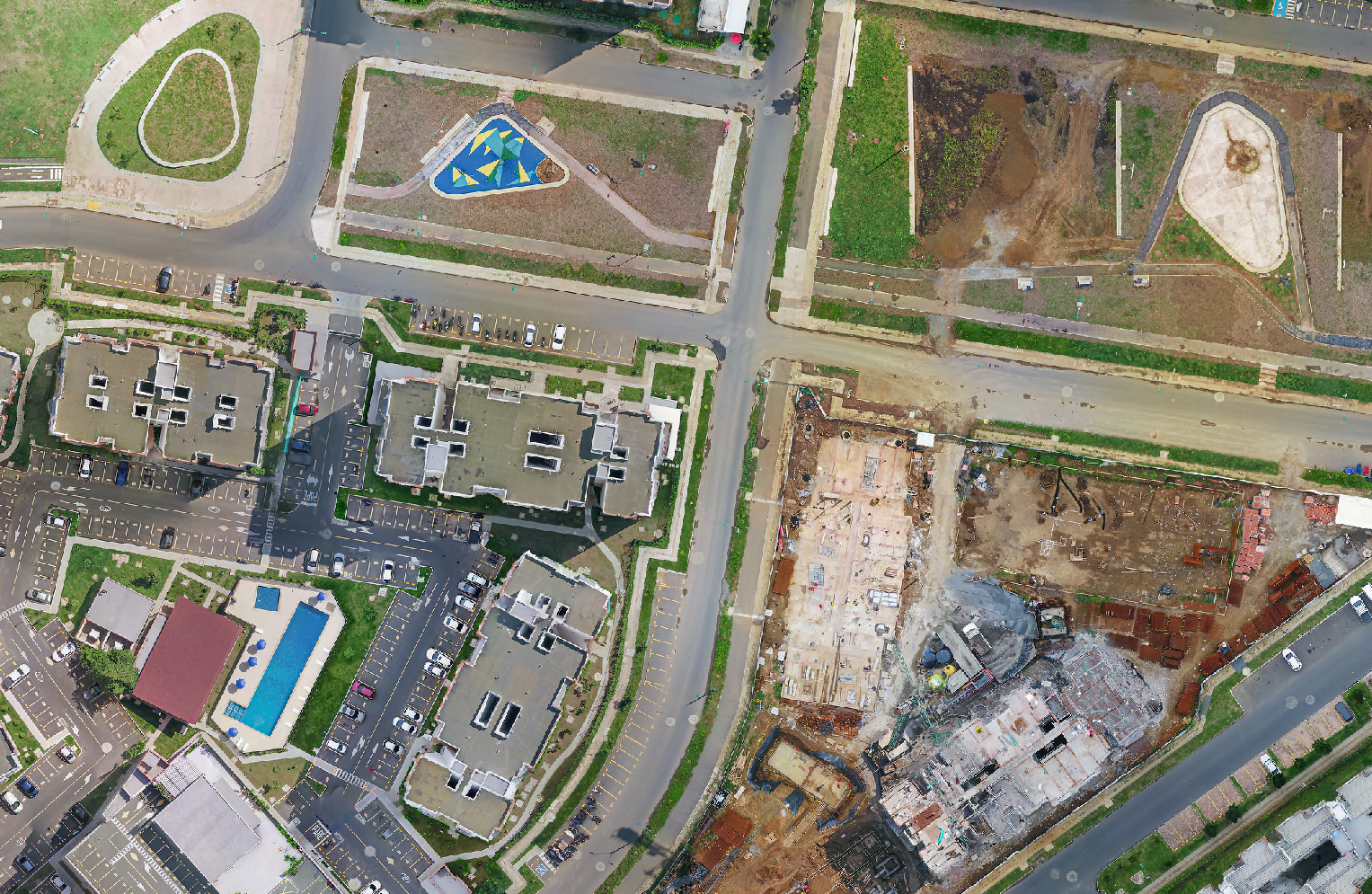

Vista previa de porción detallada del ortomosaico del Área de Expansión

Spatial extent

N
S
E
W
thumbnail
